特點介紹
Y軸搭配刀具座之設計替代原先動力刀塔之設計可放置
．6支外徑刀
．4支內徑刀
．4支側面鑽銑刀
．4支正面偏心鑽銑刀
標準配件
-
筒夾型夾頭 (1 個)
夾頭腳踏開關 (1 個)
工作燈 (1 個)
冷卻系統 (1 套)
機械墊塊 (4 個)
工具及工具箱 (1 套)
外徑刀具數 (6 個)
內徑刀具數 (4 個)
側面鑽銑刀具數 (4 個)
正面偏心鑽銑刀具數 (4 個)
選擇配件
-
CF 軸(1 組)
鐵屑輸送機 (1 台)
鐵屑桶 (1 台)
工件收集器 (1 組)
產品規格

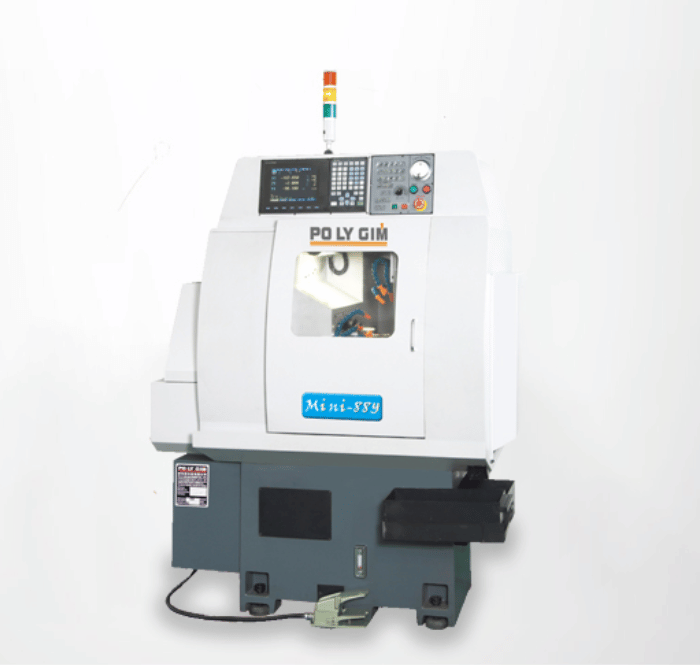

| 項目 | MINI-88Y |
|---|---|
| 最大加工外徑 | 25 mm |
| 最大加工長度 | 材料外徑 x 3 |
| X 軸行程 | 165 mm |
| Z 軸行程 | 150 mm |
| Y 軸行程 | 148 mm |
| 主軸貫穿孔徑 | 34 mm |
| 棒材容納直徑 | 26 mm |
| 主軸鼻端 | Ø85 mm |
| 筒夾型式 | 161 E / 25 mm |
| 主軸馬達 | 2.2 kW / 3 H.P. |
| X, Z, Y 軸馬達 | 0.75 kW |
| 側面及正面鑽銑軸馬達 | 0.75 kW |
| 主軸轉速 | 100-6000 r.p.m. |
| 側面鑽銑軸轉速 | 200-6000 r.p.m. |
| 正面鑽銑軸轉速 | 200-6000 r.p.m. |
| 主軸定位 | 5° |
| X, Y, Z 軸快速位移 | 12 m/min |
| 最小輸入單位 | 0.001 mm |
| 外徑刀具數 | 6 |
| 外徑刀具尺寸 | □12 X 12 X 100 |
| 內徑刀具數 | 4 |
| 內徑刀具尺寸 | Ø20 mm |
| 內徑刀具最大鑽孔直徑 | Ø20 mm |
| 內徑刀具最大攻牙尺寸 | M8 |
| 側銑刀具數 | 4 |
| 側銑刀具尺寸 | 10 mm (ER16) |
| 側銑刀具最大鑽孔直徑 | Ø10 mm |
| 側銑刀具最大攻牙尺寸 | M8 |
| 正面偏心鑽銑刀具數 | 4 |
| 正面偏心鑽銑刀具尺寸 | 10 mm (ER16) |
| 正面偏心鑽銑刀具鑽孔直徑 | Ø10 mm |
| 正面偏心鑽銑刀具最大攻牙尺寸 | M8 |
| 冷卻幫浦馬達 | 1/2 H.P. |
| 油壓箱馬達 | 1/2 H.P. |
| 機械尺寸 | 1420 x 1210 x 1710 mm |
| 機械淨重 | 1288 kgs |
* 我們保留更改設計的權利，恕不另行通知。
