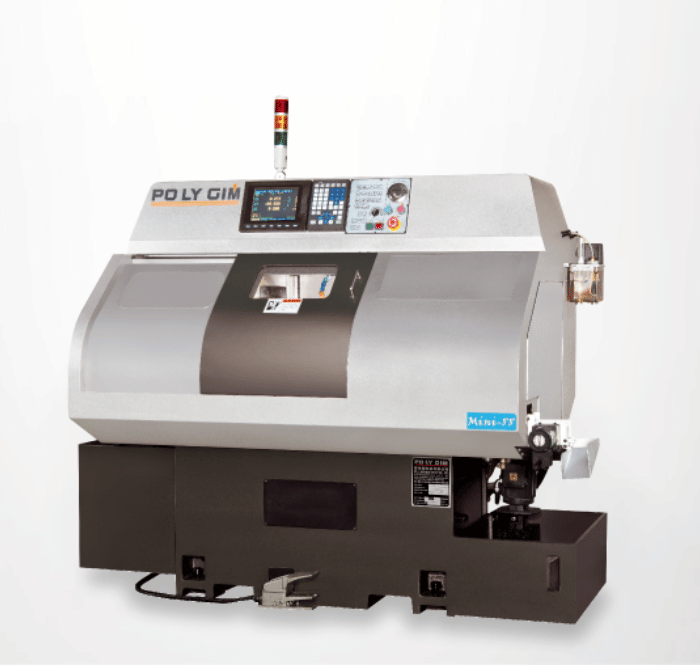

特點介紹
主軸及副主軸可互相搭配做正面及背面加工,一機完成,無須二次加工,除了可提高加工效率外,更能節省加工生產時間。
標準配件
-
主軸: 4" 三爪油壓夾頭或 25型筒夾型夾頭 (1 組)
副主軸: 4" 三爪油壓夾頭或 25型筒夾型夾頭 (1 組)
8角伺服刀塔 (1 組)
夾頭腳踏開關 (1 個)
工作燈(1 個)
冷卻系統 (1 套)
內孔單刀架襯套 (各2個)
機械墊塊 (4 個)
工具及工具箱 (1 套)
選擇配件
-
鐵屑輸送機 (1 台)
鐵屑桶 (1 台)
成品收集器 (1 組)
產品規格
| Items | 第一主軸 | 第二主軸 |
|---|---|---|
| 最大加工外徑 | Ø80 mm | Ø80 mm |
| 最大加工長度 | 220 mm | - |
| 旋徑 | Ø400 mm | - |
| X 軸 | 80 mm | - |
| Z 軸 | 280 mm | - |
| A軸 | - | 220 mm |
| 快速移位 | 12 m/min | 12 m/min |
| 棒材容納直徑 | 26 mm | - |
| 主軸貫穿孔徑 | Ø26 mm | Ø26 mm |
| 主軸鼻端 | Ø85 mm | Ø85 mm |
| 夾頭 | 4" | 4" |
| 筒夾型式 | 161E | 161E |
| 主軸馬達 | 2.2 kW | 1.5 kW |
| X, Z, A 軸馬達 | 0.75 kW | 0.75 kW |
| 主軸轉速 | 100~6000 r.p.m. | 100~6000 r.p.m. |
| 外徑刀 | □16 mm | □16 mm |
| 內徑刀 | Ø20 mm | Ø20 mm |
| 冷卻幫浦 | 1 H.P. | - |
| 機械尺寸 | 2000 x 1200 x 1680 mm | - |
| 機械淨重 | 1490 kg | - |
* 我們保留更改設計的權利，恕不另行通知。
