特點介紹

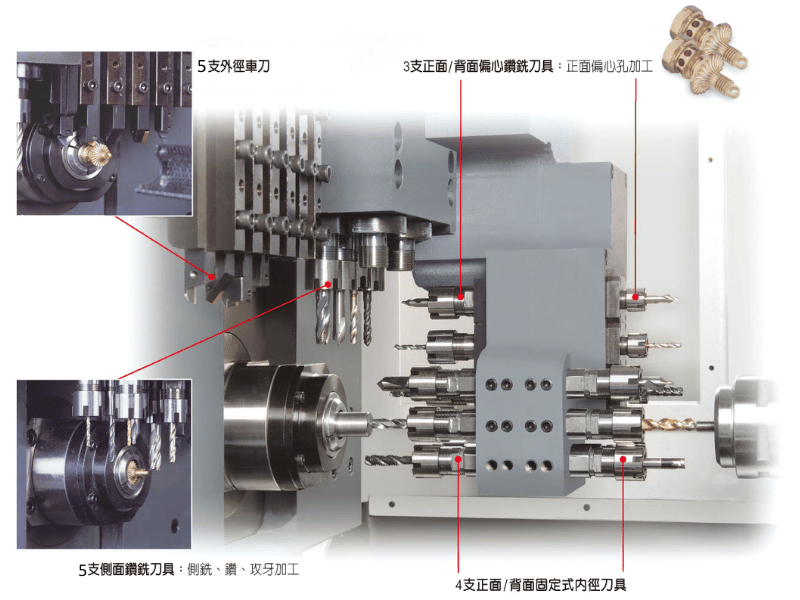

高性能的刀具系統，符合多樣化加工需求!

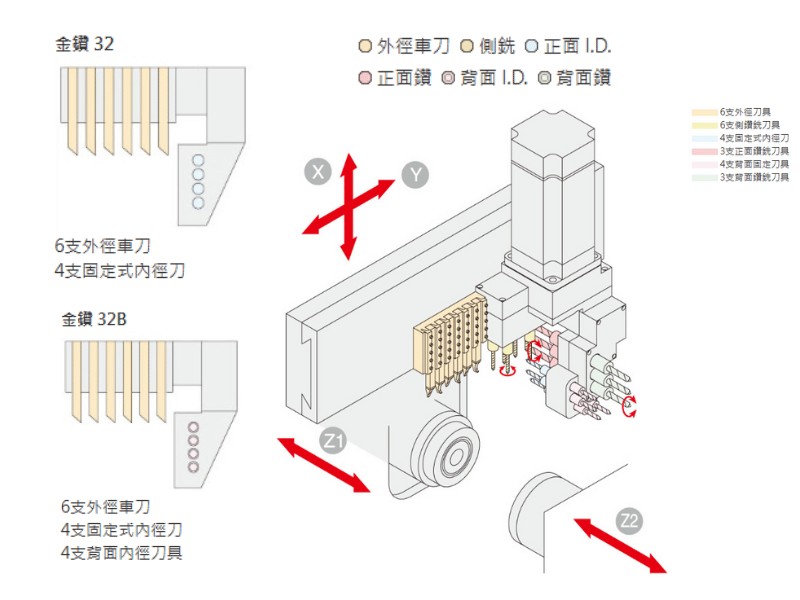

刀具系統圖: 金鑽 32/32B

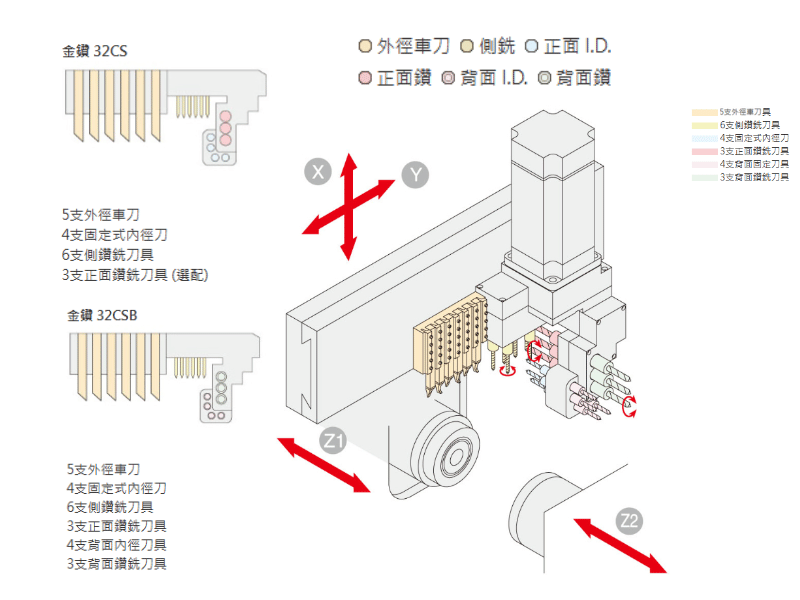

刀具系統圖: 金鑽32CS/32CSB
加工實例

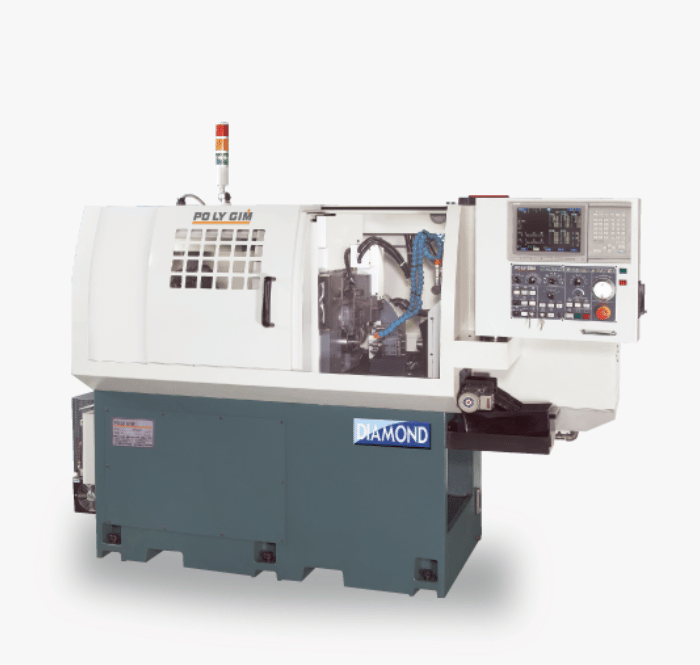

金鑽32系列
32/32B/32CS/32CSB
-
高生產力、低成本: 可選性、多樣化的刀具組合提供高速及高精度的加工，為您省下不必要的開支。
背軸: 32CSB提供高度及多樣的前後混合加工；精簡型的32B讓您以最經濟的方法享有這吸引人的功能，讓您同時省時又省錢。
分度功能: 主軸標準配有5度分度，也可以追加CF軸做千分之1度定位。
餘料短：正常走心式殘料約150mm，選擇用粗料套筒即可走心機當走刀機來用，殘料長度可以降到50mm 左右 (視最後一顆材料長度) ，有效達到精簡材料成本。
粗料加工: 選擇粗料套筒，非研磨棒材也能在走心機加工，材料公差容忍0.1mm。
標準配件
-
主軸5°定位
工件切斷檢測
冷卻系統
工作燈
收料機
同期迴轉套筒
側銑軸 (DIAMOND 32/32B無此配件)
背面主軸 (DIAMOND 32/32CS無此配件)
正面鑽孔機 (DIAMOND 32/32B無此配件)
背面鑽孔機 (DIAMOND 32/32B/32CS無此配件)
CF軸 (DIAMOND 32/32B無此配件)
選擇配件
-
正面鑽孔機 (僅適用於 DIAMOND 32CS)
CF軸 (僅適用於 DIAMOND 32CS/CSB)
粗料套筒 (最大加工長度 = 材料外徑x3)
鐵屑機 / 鐵屑桶
產品規格
| 項目 | Diamond 32 | Diamond 32B | Diamond 32CS | Diamond 32CSB |
|---|---|---|---|---|
| 加工範圍 | ||||
| 最大加工外徑 | Ø33 mm | Ø33 mm | Ø33 mm | Ø33 mm |
| 一次開夾最大加工長度 | 250 mm | 250mm | 250mm | 250 mm |
| 最大鑽孔直徑 | 26 mm | 26 mm | 26 mm | 26 mm |
| 最大攻牙直徑 | M12 | M12 | M12 | M12 |
| 外徑刀 | ||||
| 刀具數 | 6 | 6 | 5 | 5 |
| 刀具尺寸 | □16 ×16 ×120 | □16 ×16 ×120 | □16 ×16 ×120 | □16 ×16 ×120 |
| 內徑刀 | ||||
| 刀具數 | 4 | 4 | 4 | 4 |
| 刀具尺寸 | 13 mm (ER20) | 13 mm (ER20) | 13mm (ER20) | 13mm (ER20) |
| 側面鑽銑刀 | ||||
| 刀具數 | - | - | 6 | 6 |
| 刀具尺寸 | - | - | 13 mm (ER20) | 13 mm (ER20) |
| 刀具轉速 | - | - | 200-6000 r.p.m. | 200-6000 r.p.m. |
| 正面鑽銑刀 | ||||
| 刀具數 | - | - | 3 | 3 |
| 刀具尺寸 | - | - | 13 mm (ER20) | 13 mm (ER20) |
| 刀具轉速 | - | - | 6000 r.p.m. | 6000 r.p.m. |
| 背面內徑刀 | ||||
| 刀具數 | - | 4 | - | 4 |
| 刀具尺寸 | - | 13 mm (ER20) | - | 13 mm (ER20) |
| 背面鑽銑刀 | ||||
| 刀具數 | - | - | - | 3 |
| 刀具尺寸 | - | - | - | 10 mm (ER16) |
| 刀具轉速 | - | - | - | 6000 r.p.m. |
| 主軸 | ||||
| 主軸內徑 | Ø36mm | Ø36mm | Ø36 mm | Ø36 mm |
| 主軸轉速 | 200-8000 r.p.m. | 200-8000 r.p.m. | 200-8000 r.p.m. | 200-8000 r.p.m. |
| 背主軸 | ||||
| 背主軸內徑 | - | Ø33mm | - | Ø33 mm |
| 背主軸轉速 | - | 6000 r.p.m | - | 6000 r.p.m. |
| 前面出料最大長度 | - | 80 mm | - | 80 mm |
| 快速位移 | ||||
| 快速位移 | 18 M | 18 M | 18 M | 18 M |
| 馬達 | ||||
| 主軸馬達 | 5.5 kW | 5.5 kW | 5.5 kW | 5.5 kW |
| 背面主軸馬達 | - | 4 kW | - | 4 kW |
| X1, Y1 ,Z1 軸馬達 | 1 kW | 1 kW | 1 kW | 1 kW |
| Z2 軸馬達 | - | 1 kW | - | 1 kW |
| 切削馬達 | 0.55 kW | 0.55 kW | 0.55 kW | 0.55 kW |
| 潤滑油馬達 | 4 W | 4 W | 4 W | 4 W |
| 側銑馬達 | - | - | 2.2 kW | 2.2 kW |
| 機械尺寸 | ||||
| 主軸中心高 | 960 mm | 960 mm | 960 mm | 960 mm |
| 重量 | 2270 kg | 2770 kg | 2288 kg | 2788 kg |
| 機械尺寸 | 2200 × 1140 × 1568 mm | 2550 × 1140 × 1568 mm | 2200 × 1140 × 1568 mm | 2550 × 1140 × 1568 mm |
| 氣壓 | ||||
| 空氣壓力 | 5kg/cm | 5kg/cm | 5kg/cm | 5 kg/cm |
| 空氣量 | 10 L/min | 10 L/min | 10 L/min | 10 L/min |
* 我們保留更改設計的權利，恕不另行通知。
