特點介紹
有導套之主軸構造
無導套之主軸構造

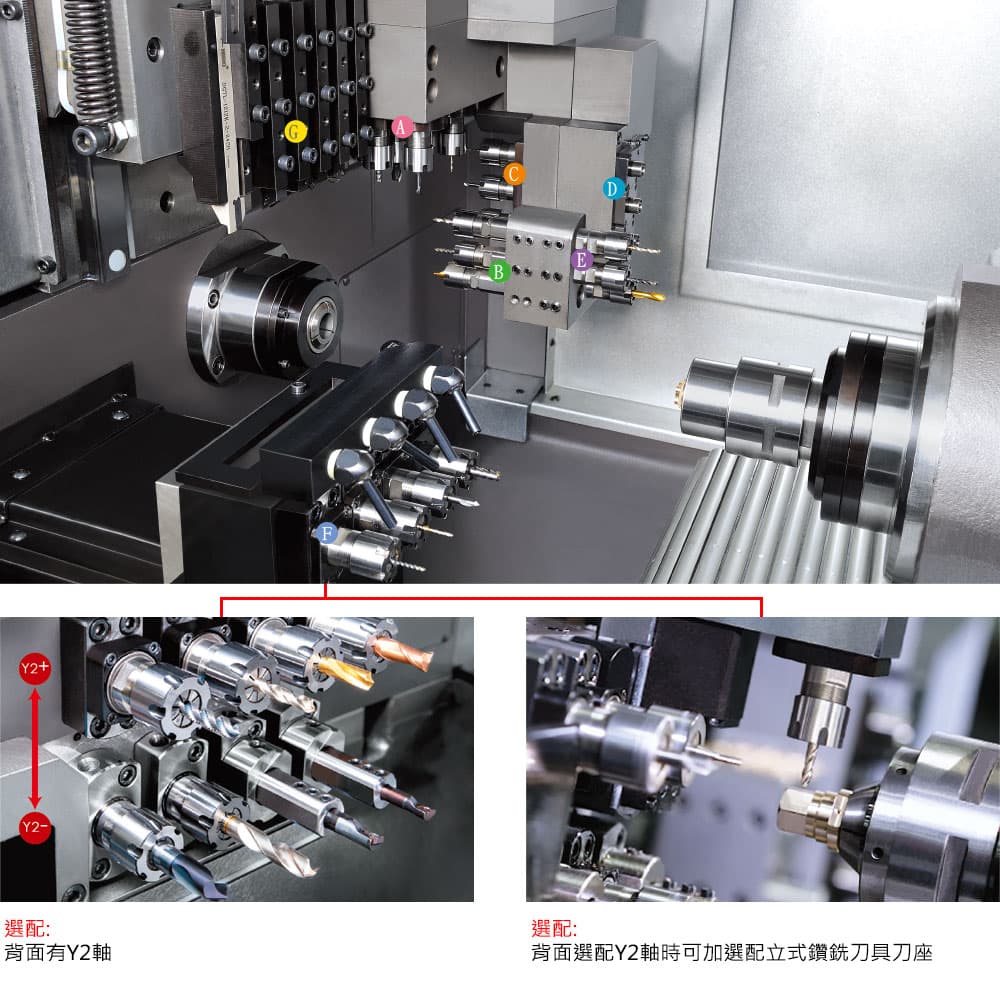

A: 6支側面鑽銑刀具刀座
B: 4支正面內徑刀具刀座
C: 3支正面鑽銑刀具刀座
D: 3支背面鑽銑刀具刀座
E: 4支背面固定刀具刀座
F: 4支背面固定/動力鑽銑刀具刀座
G: 6支外徑刀具刀座

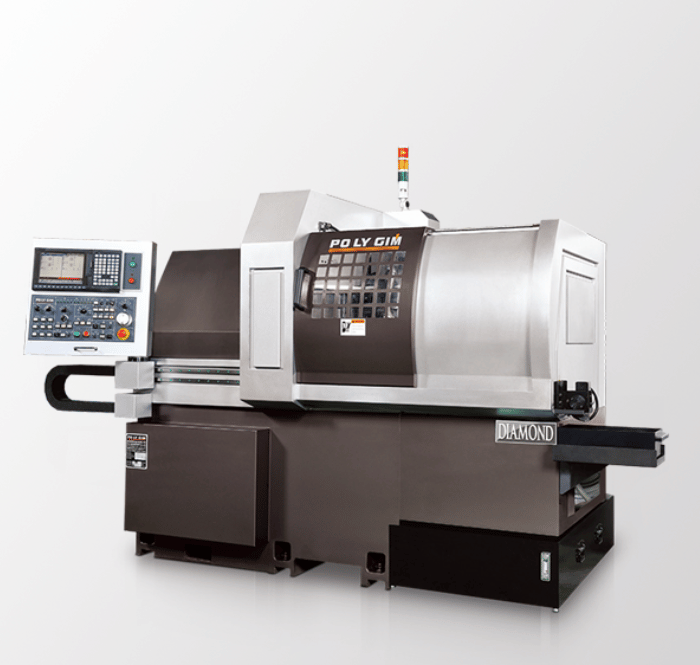

金鑽 III 系列
12B III /12CSB III /16B III /16CSB III /20B III /20CSB III /25B III /25CSB III
-

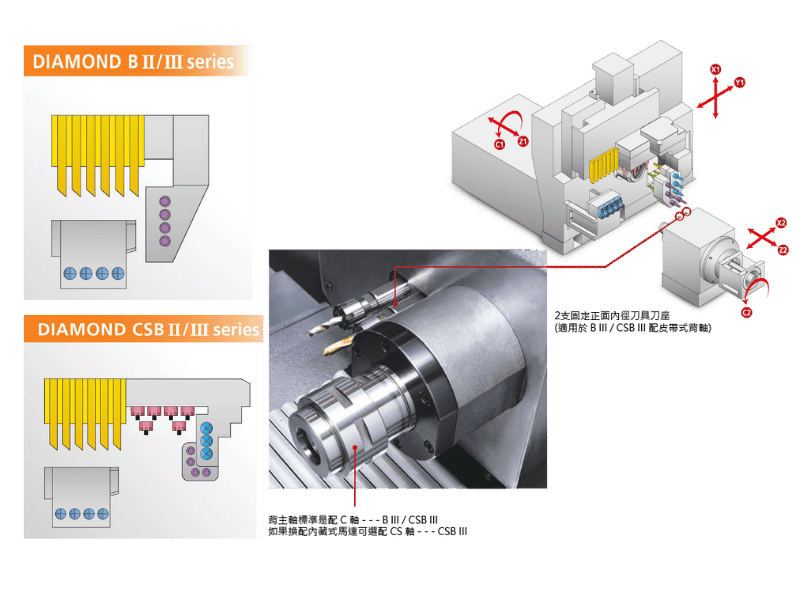

十字型走向背主軸: 十字型走向背主軸設計，主軸和背軸可以同時或單獨加工，節省加工時間，提供高度及多樣的前後混合加工。

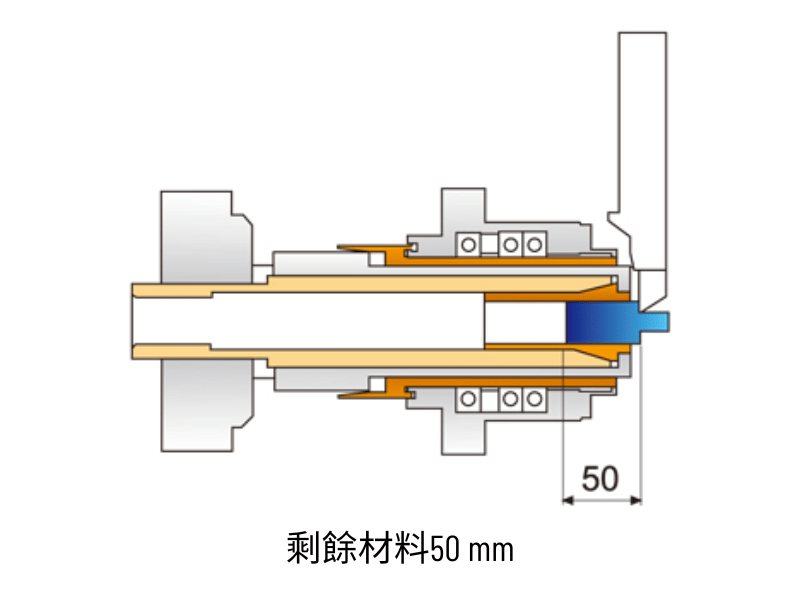

餘料短: 選擇粗料套筒即可走心機當走刀機用，餘料長度約50mm，可有效達到精簡材料成本。

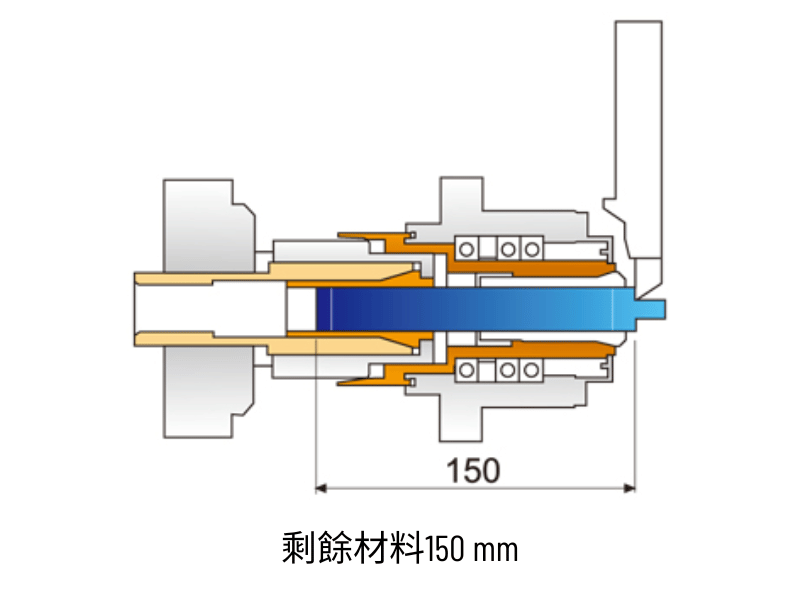

粗料加工: 選擇粗料套筒，非研磨棒材也能在走心機加工，材料工差容忍0.1mm。
可替換式固定 / 動力刀座組: 4支背面固定 / 動力鑽銑刀具刀座是新研發可拆卸安裝固定或動力刀具組，使您在刀具使用上有更靈活的運用。
標準配件
-
控制系統：三菱
主軸
背面主軸
工作燈
冷卻系統
工件切斷檢測
固定式套筒 (25B III / 25CSB III 無此配件)
同期迴轉套筒
工件收集器
6支外徑刀具刀座
4支正面內徑刀具刀座
6支側面鑽銑刀具刀座
3支正面鑽銑刀具刀座
4支背面內徑刀具刀座
3支背面鑽銑刀具刀座
4支背面固定 / 動力鑽銑刀具刀座
選擇配件
-
控制器：發那科
CS 軸
粗料套筒 (最大加工長度 = 材料外徑 x 3)
排屑機 + 鐵屑車
2支固定正面內徑刀具刀座
Y2 軸
產品規格
| 項目 | 金鑽 12B Ⅲ | 金鑽 12CSB Ⅲ | 金鑽 16B Ⅲ | 金鑽 16CSB Ⅲ | 金鑽 20B Ⅲ | 金鑽 20CSB Ⅲ | 金鑽 25B Ⅲ | 金鑽 25CSB Ⅲ |
|---|---|---|---|---|---|---|---|---|
| 加工範圍 | ||||||||
| 最大加工外徑 | Ø12.7 mm | Ø12.7 mm | Ø16.5 mm | Ø16.5 mm | Ø20 mm | Ø20 mm | Ø26 mm | Ø26 mm |
| 最大加工長度 | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| 最大鑽孔直徑 (主軸) | Ø7 mm | Ø7 mm | Ø10 mm | Ø10 mm | Ø10 mm | Ø10 mm | Ø10 mm | Ø10 mm |
| 最大鑽孔直徑 (背軸) | Ø7mm | Ø7mm | Ø7mm | Ø7mm | Ø7mm | Ø7mm | Ø7mm | Ø7mm |
| 最大攻牙外徑 (主軸) | M6 | M6 | M8 | M8 | M8 | M8 | M8 | M8 |
| 最大攻牙外徑 (背軸) | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 |
| 外徑刀 | ||||||||
| 刀具數 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| 刀具尺寸 | □12 × 12 × 120 | □12 × 12 × 120 | □12 × 12 × 120 | □12 × 12 × 120 | □12 × 12 × 120 | □12 × 12 × 120 | □12 × 12 × 120 | □12 × 12 × 120 |
| 內徑刀 | ||||||||
| 刀具數 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 刀具尺寸 | 10mm (ER16) | 10mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) |
| 側面鑽銑刀 | ||||||||
| 刀具數 | - | 6 | - | 6 | - | 6 | - | 6 |
| 刀具尺寸 | - | 10 mm (ER16) | - | 10 mm (ER16) | - | 10 mm (ER16) | - | 10 mm (ER16) |
| 刀具轉速 | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. |
| 正面鑽銑刀 | ||||||||
| 刀具數 | - | 3 | - | 3 | - | 3 | - | 3 |
| 刀具尺寸 | - | 10 mm (ER16) | - | 10 mm (ER16) | - | 10 mm (ER16) | - | 10 mm (ER16) |
| 刀具轉速 | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. | - | 200-6000 r.p.m. |
| 背面內徑刀 | ||||||||
| 刀具數 | 4+4 | 4+4 | 4+4 | 4+4 | 4+4 | 4+4 | 4+4 | 4+4 |
| 刀具尺寸 | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) | 10 mm (ER16) |
| 背面鑽銑刀 | ||||||||
| 刀具數 | - | 3 | - | 3 | - | 3 | - | 3 |
| 刀具尺寸 | - | 7 mm (ER11) | - | 7 mm (ER11) | - | 7 mm (ER11) | - | 7 mm (ER11) |
| 刀具數 | - | 4 | - | 4 | - | 4 | - | 4 |
| 刀具尺寸 | - | 10 mm (ER16) | - | 10 mm (ER16) | - | 10 mm (ER16) | - | 10 mm (ER16) |
| 刀具轉速 | - | 200~6000 r.p.m. | - | 200~6000 r.p.m. | - | 200~6000 r.p.m. | - | 200~6000 r.p.m. |
| 主軸 | ||||||||
| 主軸內徑 | Ø13 mm | Ø13 mm | Ø17 mm | Ø17 mm | Ø22 mm | Ø22 mm | Ø27 mm | Ø27 mm |
| 主軸轉速 | 200-8000 r.p.m. | 200-8000 r.p.m. | 200- 8000 r.p.m. | 200- 8000 r.p.m. | 200- 8000 r.p.m. | 200- 8000 r.p.m. | 200- 8000 r.p.m. | 200- 8000 r.p.m. |
| 主軸定位角度 | C axis | C axis | C axis | C axis | C axis | C axis | C axis | C axis |
| 背主軸 | ||||||||
| 背主軸內徑 | Ø13 mm | Ø13 mm | Ø17 mm | Ø17 mm | Ø22 mm | Ø22 mm | Ø27 mm | Ø27 mm |
| 背主軸轉速 | 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達) | 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達) | 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達) | 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達) | 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達) | 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達) | 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達) | 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達) |
| 前面出料最大長度 | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm |
| 背軸定位角度 | C axis | C axis | C axis | C axis | C axis | C axis | C axis | C axis |
| 快速位移 | ||||||||
| X1, Y1, Z1, X2, Z2 | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| 快速位移 | ||||||||
| 主軸馬達 | 2.2 kW | 2.2 kW | 2.2 kW | 2.2 kW | 3.7 kW | 3.7 kW | 3.7 kW | 3.7 kW |
| 背主軸馬達 | 2.2 kw (2.2 kw 選配內藏馬達) | 2.2 kw (2.2 kw 選配內藏馬達) | 2.2 kw (2.2 kw 選配內藏馬達) | 2.2 kw (2.2 kw 選配內藏馬達) | 2.2 kw (3.7 kw 選配內藏馬達) | 2.2 kw (3.7 kw 選配內藏馬達) | 2.2 kw (3.7 kw 選配內藏馬達) | 2.2 kw (3.7 kw 選配內藏馬達) |
| X1, Y1 ,Z1, X2, Z2 軸馬達 | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW |
| Y2 軸馬達(選配) | 1 kW | 1 kW | 1 kW | 1 kW | ||||
| 切削馬達 | 1 HP | 1 HP | 1 HP | 1 HP | 1 HP | 1 HP | 1 HP | 1 HP |
| 潤滑油馬達 | 4 W | 4 W | 4 W | 4 W | 4 W | 4 W | 4 W | 4 W |
| 固定手臂動力刀座 | - | 2.2 kW | - | 2.2 kW | - | 2.2 kW | - | 2.2 kW |
| 背軸可替換式動力刀座 | - | 1.5 kW | - | 1.5 kW | - | 1.5 kW | - | 1.5 kW |
| (選配Y2軸) | - | 2.2 kW | - | 2.2 kW | - | 2.2 kW | - | 2.2 kW |
| 機械尺寸 | ||||||||
| 主軸中心高 | 890 mm | 890 mm | 890 mm | 890 mm | 890 mm | 890 mm | 890 mm | 890 mm |
| 重量 | 1890 kg | 1920 kg | 2040 kg | 2070 kg | 2090 kg | 2120 kg | 2140 kg | 2170 kg |
| (選配Y2軸) | - | 2300 kg | - | 2450 kg | - | 2500 kg | - | 2550 kg |
| 機械尺寸 | 2400 × 1430 × 1650 mm | 2400 × 1430 × 1650 mm (2690 x 1495 x 1890 選配Y2軸 ) | 2400 × 1430 × 1650 mm | 2400 × 1430 × 1650 mm (2690 x 1495 x 1890 選配Y2軸 ) | 2400 × 1430 × 1650 mm | 2400 × 1430 × 1650 mm (2690 x 1495 x 1890 選配Y2軸 ) | 2400 × 1430 × 1650 mm | 2400 × 1430 × 1650 mm (2690 x 1495 x 1890 選配Y2軸 ) |
| 氣壓 | ||||||||
| 空氣壓力 | 5kg/cm | 5kg/cm | 5kg/cm | 5 kg/cm | 5 kg/cm | 5 kg/cm | 5 kg/cm | 5 kg/cm |
| 空氣量 | 10 L/min | 10 L/min | 10 L/min | 10 L/min | 10 L/min | 10 L/min | 10 L/min | 10 L/min |
* 我們保留更改設計的權利，恕不另行通知。
