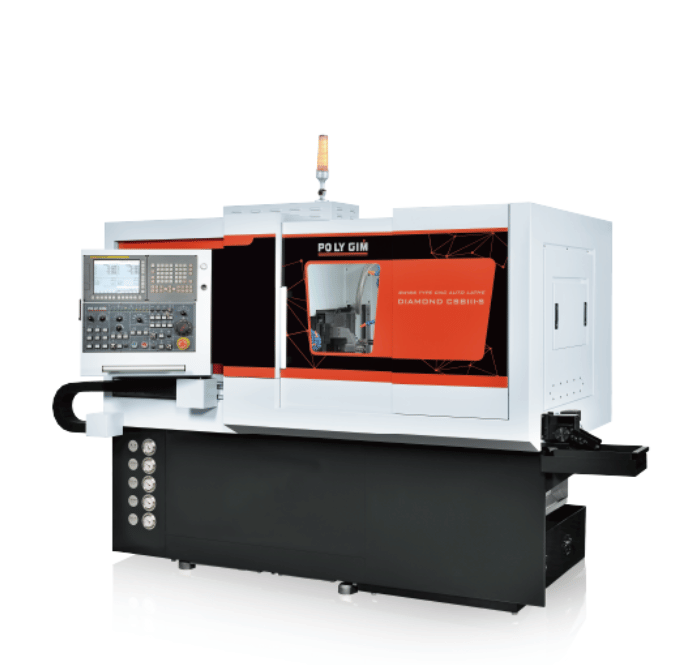

金鑽 CSB III-S 系列

12 / 16 / 20 / 25 CSB III-S

下載PDF檔案加入詢價車
    十字型走向背主軸: 十字型走向背主軸設計，主軸和背軸可以同時或單獨加工，節省加工時間，提供高度及多樣的前後混合加工。

    餘料短: 選擇粗料套筒即可走心機當走刀機用，餘料長度約50mm，可有效達到精簡材料成本。

    粗料加工: 選擇粗料套筒，非研磨棒材也能在走心機加工，材料工差容忍0.1mm。
特點介紹

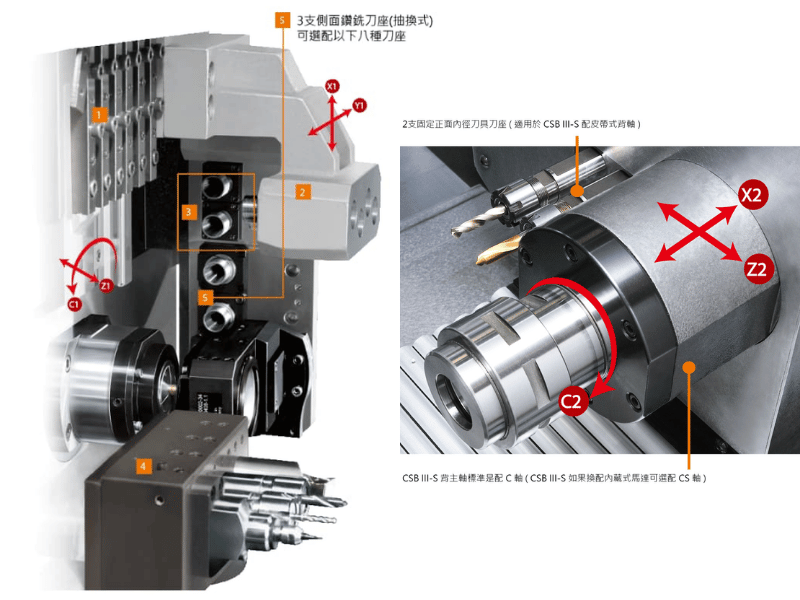

金鑽CSBIII-S結構體

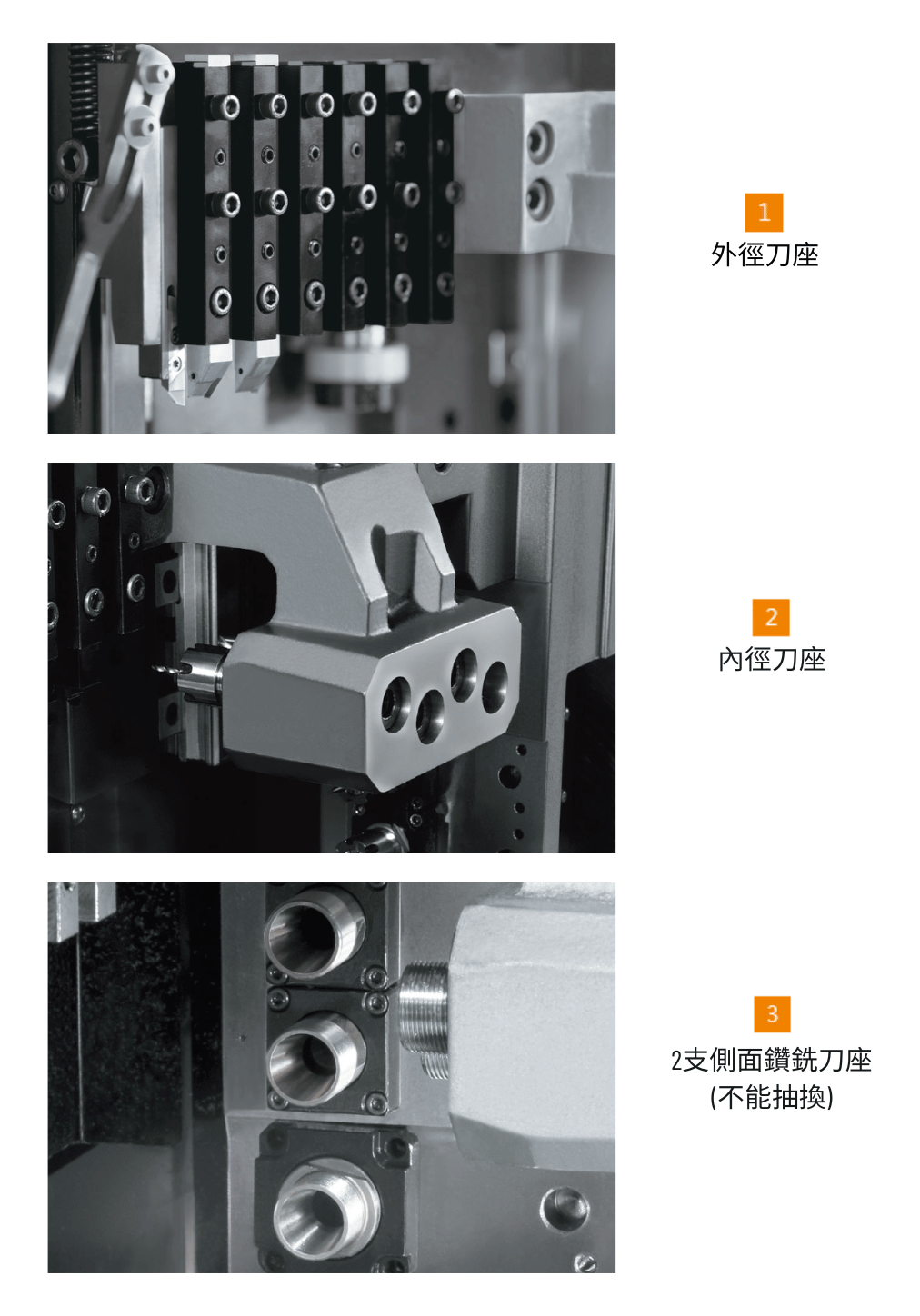

1: 外徑刀座
2: 內徑刀座
3: 2支側面鑽銑刀座(不能抽換)

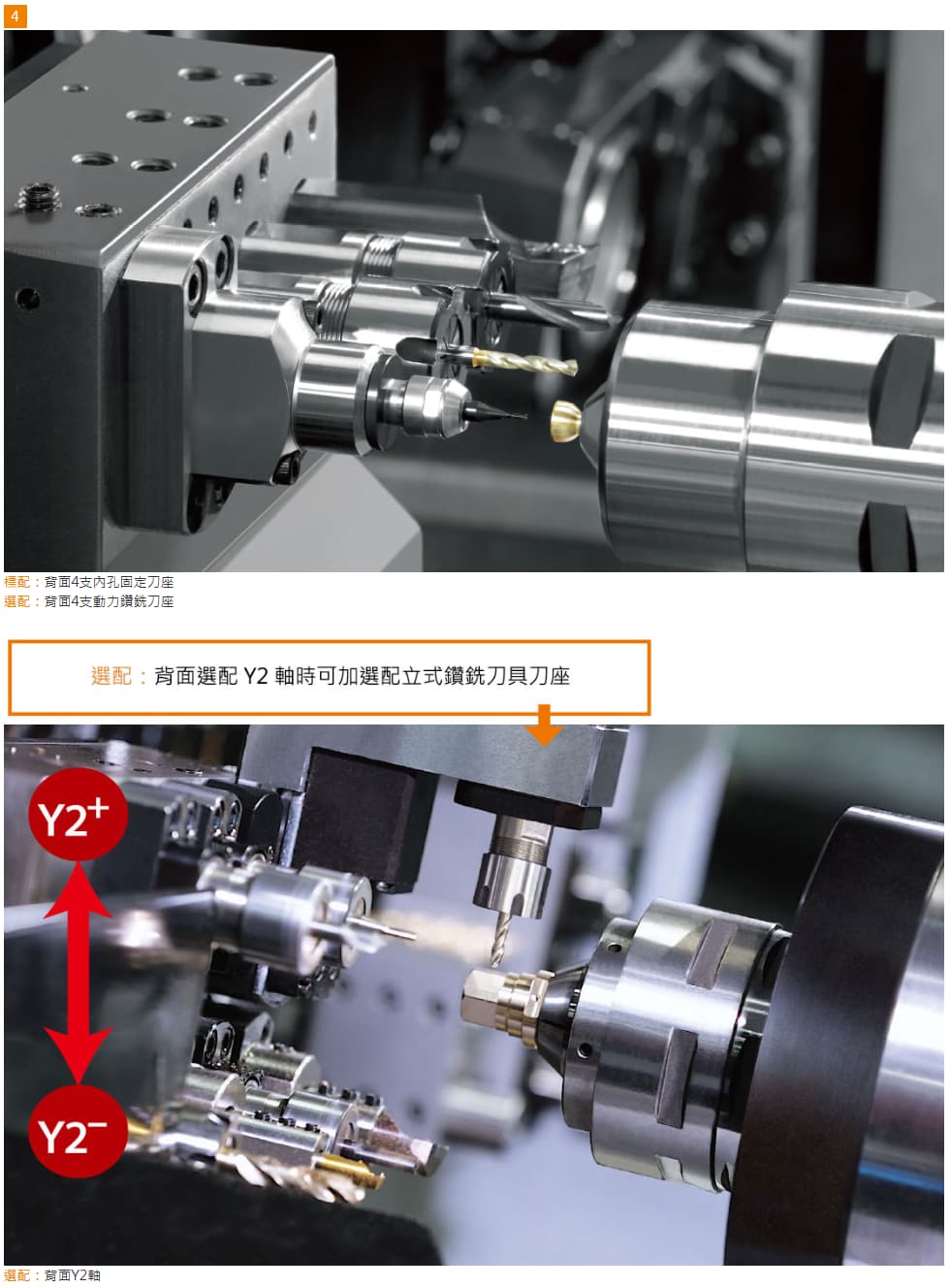

4:
標配：背面4支內孔固定刀座
選配：背面4支動力鑽銑刀座
選配：背面Y2軸

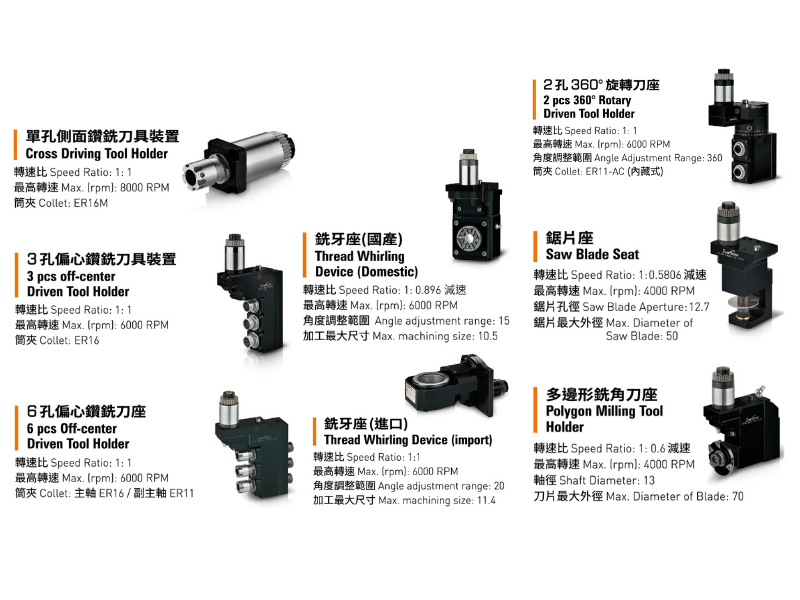

5: 3支側面鑽銑刀座 (抽換式) 可選配以下八種刀座


標準配件
    控制器：三菱
    主軸
    背面主軸
    工作燈
    冷卻系統
    工件切斷檢測
    工件收集器
    同期迴轉套筒
    固定式套筒 (25 CSBIII-S 無此配件)
    6 支外徑刀具刀座
    4 支正面內徑刀具刀座
    4 支背面內徑刀具刀座
    4 支背面固定刀具刀座
    2 支+3 支側面鑽銑刀具刀座
選擇配件
    控制器：發那科
    CS 軸
    Y2 軸
    排屑機 + 鐵屑車
    背面 4 支動力鑽銑刀具刀座 (選擇 Y2軸必選)
    2支固定正面內徑刀具刀座 (限配皮帶式背軸)
產品規格
項目金鑽 12 CSB III-S金鑽 16 CSB III-S金鑽 20 CSB III-S金鑽 25 CSB Ⅲ-S
加工範圍
最大加工外徑Ø12.7 mmØ16.5 mmØ20 mmØ26 mm
最大加工長度200 mm200 mm200 mm200 mm
最大鑽孔直徑(主軸)Ø7 mmØ10 mmØ10 mmØ10 mm
最大鑽孔直徑(副主軸)Ø7mmØ7mmØ7mmØ7mm
最大攻牙外徑 (主軸)M6M8M8M8
最大攻牙外徑(副主軸)M6M6M6M6
外徑刀
刀具數6666
刀具尺寸□12 × 12 × 120□12 × 12 × 120□12 × 12  × 120□12 × 12  × 120
內徑刀
刀具數4444
刀具尺寸10mm (ER16)10mm (ER16)10 mm (ER16)10 mm (ER16)
側面鑽銑刀
刀具數2+32+32+32+3
刀具尺寸10 mm (ER16)10 mm (ER16)10 mm (ER16)10 mm (ER16)
刀具轉速200~6,000rpm200-6000 r.p.m.200~6,000rpm200-6000 r.p.m.
背面內徑刀
刀具數4+44+44+44+4
刀具尺寸10 mm (ER16)10 mm (ER16)10 mm (ER16)10 mm (ER16)
背面鑽銑刀(選配)
刀具數4444
刀具尺寸10mm (ER16)10mm (ER16)10mm (ER16)10mm (ER16)
刀具轉速6,000rpm6,000rpm6,000rpm6,000rpm
主軸
主軸內徑Ø13 mmø17 mmø22 mmø27 mm
主軸轉速200~8,000rpm200~8,000rpm200~8,000rpm200~8,000rpm
主軸定位角度C axisC axisC axisC axis
背主軸
背主軸內徑Ø13 mmø17 mmø22 mmø27 mm
背主軸轉速200~5,000 rpm200~5,000 rpm200~5,000 rpm200~5,000 rpm
(選配內藏馬達)200~8,000rpm200~8,000rpm200~8,000rpm200~8,000rpm
前面出料 最大長度50 mm50 mm50 mm50 mm
背主軸定位角度C axisC axisC axisC axis
快速位移
X1, Y1, Z1, X2, Z230 m/min30 m/min30 m/min30 m/min
馬達
內藏主軸馬達2.2 kW2.2 kW3.7 kW3.7 kW
背主軸馬達2.2 kW2.2 kW2.2 kW2.2 kW
(選配內藏馬達)2.2 kW2.2 kW3.7 kW3.7 kW
X1, Y1, Z1, X2, Z2 軸馬達1 kW1 kW1 kW1 kW
Y2 軸馬達 (選配)1 kW1 kW1 kW1 kW
冷卻幫浦馬達1 HP1 HP1 HP1 HP
潤滑油馬達4 W4 W4 W4 W
側面鑽銑馬達2.2 kW2.2 kW2.2 kW2.2 kW
背面可替換式動力 刀座馬達 (選配)1.5 kW1.5 kW1.5 kW1.5 kW
背面 Y2 軸可替換式 動力刀座馬達 (選配)2.2 kW2.2 kW2.2 kW2.2 kW
機械尺寸
主軸中心高890 mm890 mm890 mm890 mm
重量1,920 kg2,070 kg2,120 kg2,170 kg
(選配Y2 軸)2,300 kg2,450 kg2,500 kg2,550 kg
機械尺寸2,440 x 1,430 x 1,650 mm2,440 x 1,430 x 1,650 mm2,440 x 1,430 x 1,650 mm2,440 x 1,430 x 1,650 mm
(選配Y2 軸)2,690 x 1,495 x 1,890 mm2,690 x 1,495 x 1,890 mm2,690 x 1,495 x 1,890 mm2,690 x 1,495 x 1,890 mm
氣壓
空氣壓力5kg/cm5kg/cm5kg/cm5 kg/cm
空氣量10 L/min10 L/min10 L/min10 L/min
* 我們保留更改設計的權利，恕不另行通知。
