特點介紹

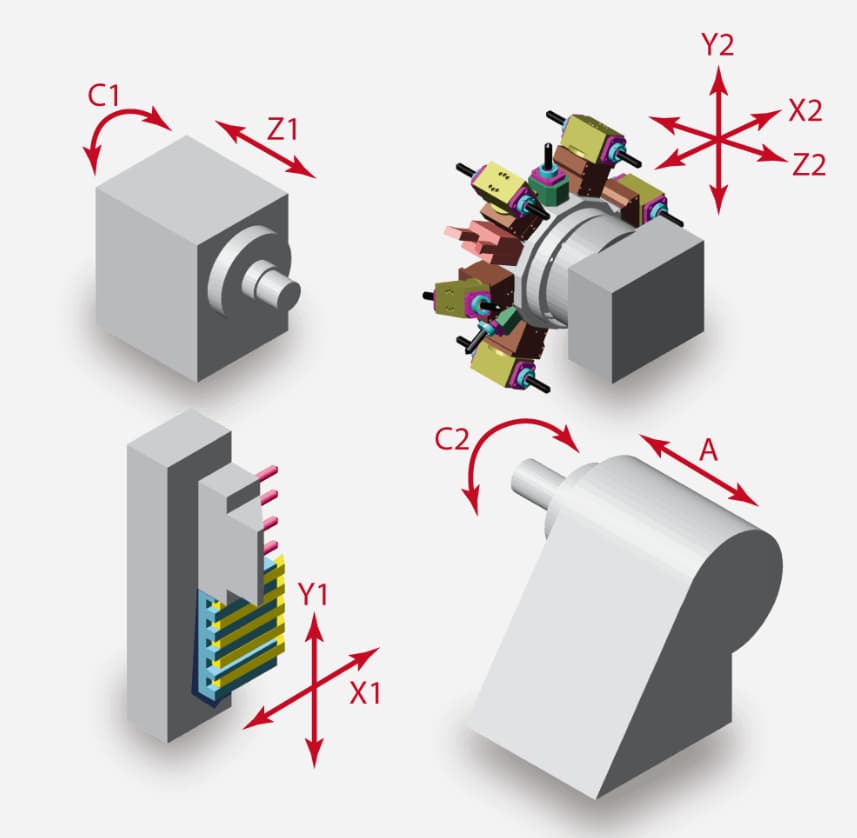

金鑽 CSL 42-2Y 採用最先進的多軸控制系統，可提供多達 9軸的複雜製造能力。

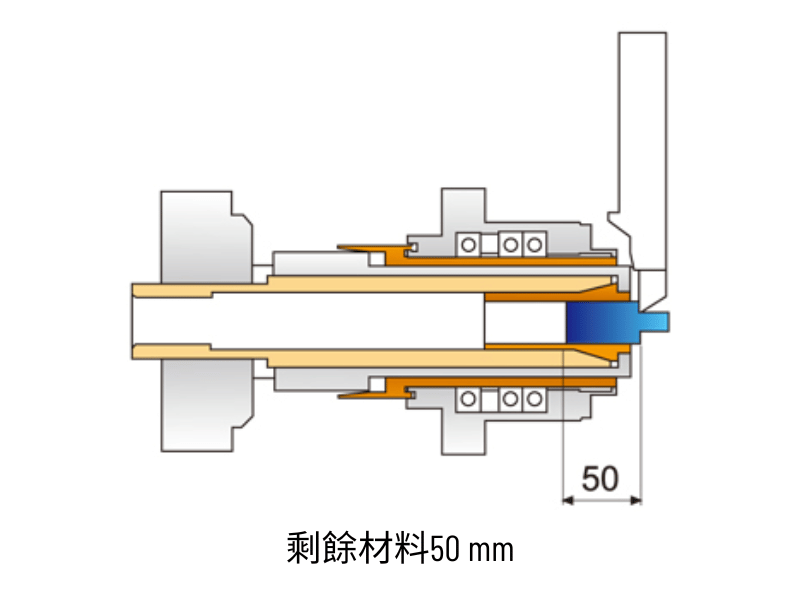

有導套之主軸構造

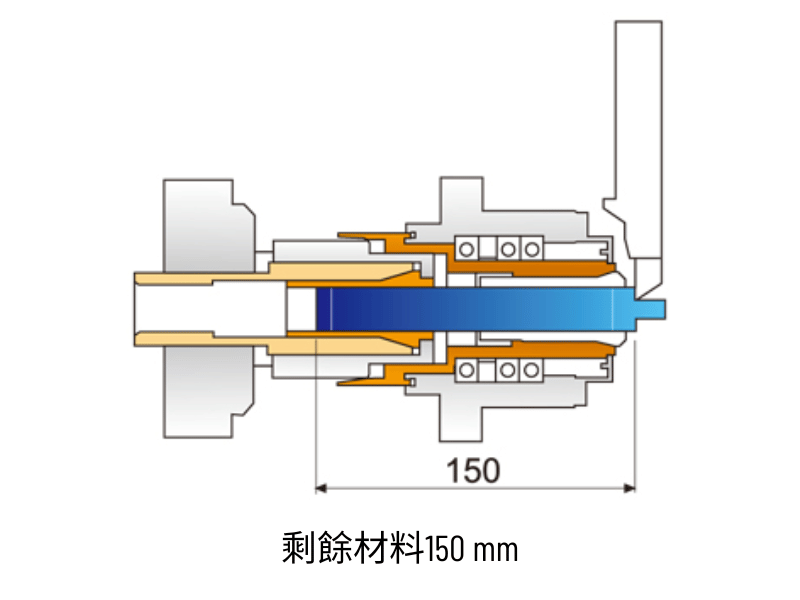

無導套之主軸構造

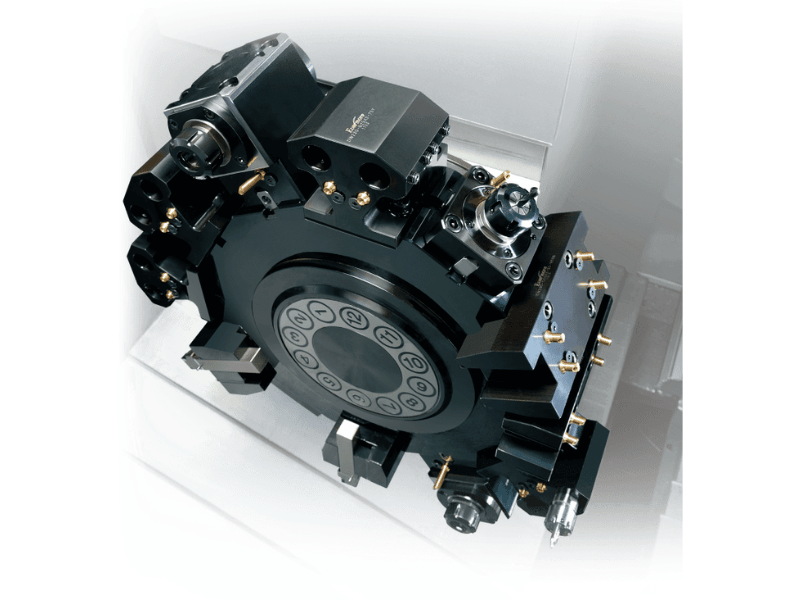

12 角動力刀塔可做雙面加工

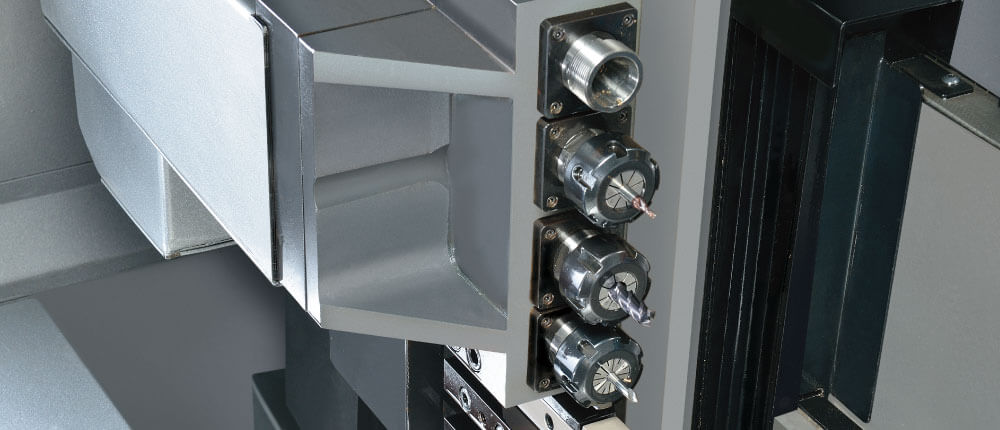

4 支側銑刀具刀座

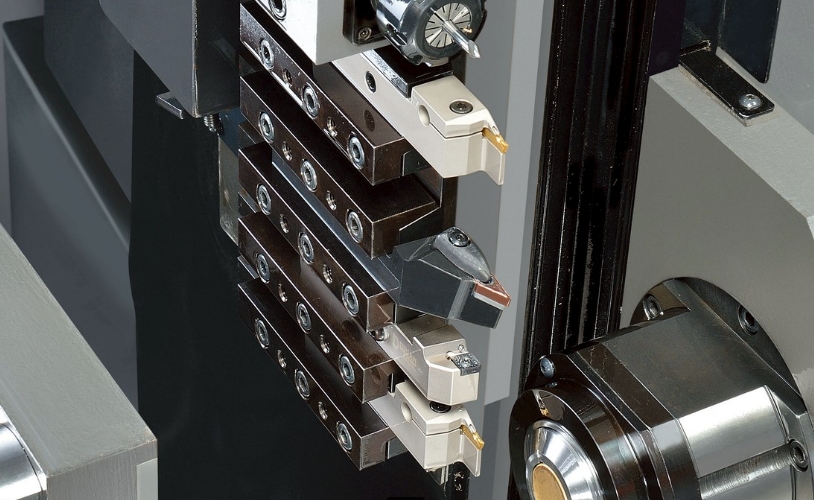

5 支外徑刀具刀座

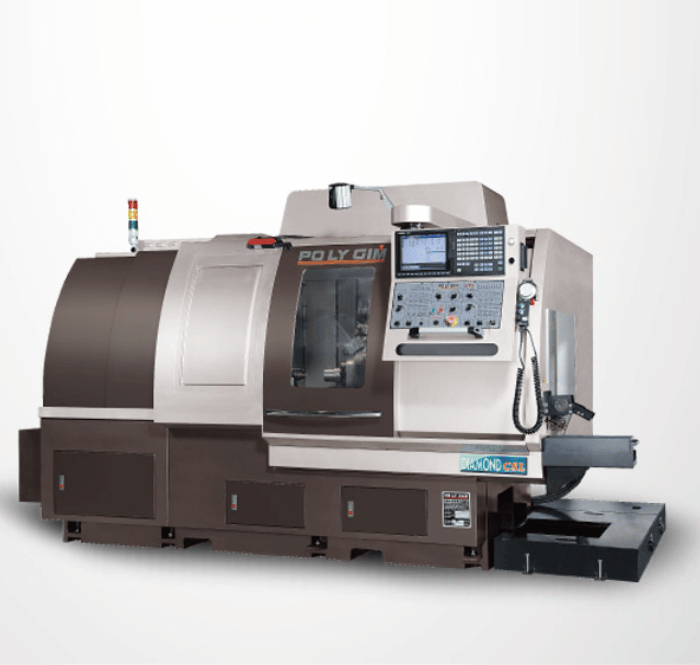

金鑽 CSL 42-2Y
42-2Y
-
主軸和副主軸高達42毫米，配有12工位的動力刀塔。兩個內藏式主軸均帶有CS軸分度。這有助於在切削操作過程中，獲得主軸旋轉的高精度和更好的表面光潔度。
標準配件
-
正主軸
背主軸
CS軸
工作燈
冷卻系統
工件切斷檢測
同期迴轉套筒
鐵屑機
鐵屑桶
工件收集器
5 支外徑刀具刀座
4 支側銑刀具刀座
4 支雙側外徑刀具刀座 (刀塔)
4 支雙孔內徑刀具刀座 (刀塔)
2 支軸向動力刀具刀座 (刀塔)
2 支雙頭徑向動力刀具刀座 (刀塔)
粗料套筒 (最大加工長度=材料外徑 x3)
選擇配件
-
雙側外俓刀具刀座(刀塔)
雙孔內俓刀具刀座(刀塔)
軸向動力刀具刀座(刀塔)
雙頭徑向動力刀具刀座(刀塔)
產品規格
| 項目 | Y1 (System 1) | Y2 (System 2) |
|---|---|---|
| 加工範圍 | ||
| 最大加工外徑 | Ø42 mm | Ø42 mm |
| 最大加工長度 | 280 mm | |
| 最大鑽孔直徑 | Ø30 mm | Ø30 mm |
| 最大攻牙外徑 | M16 | M16 |
| 刀具系統 | ||
| 外徑刀具數 | 5 | |
| 外徑刀具尺寸 | □20x20x120 | |
| 側銑刀具數 | 4 | |
| 側銑刀具尺寸 | 16 mm (ER25) | |
| 側銑刀具轉速 | 200~6000 rpm | |
| 動力刀塔 | ||
| 轉塔刀具數量 | 12 | |
| 外徑刀具尺寸 | □20 x 20 | |
| 內徑刀具尺寸 | Ø25 mm | |
| 外徑刀具數(最多) | 6 | |
| 內徑刀具數(最多) | 6 | |
| 動力刀具尺寸 | 16 mm (ER25) | |
| 動力刀具轉速 | 200~4000 rpm | |
| 徑向動力刀具數(最多) | 12 | |
| 軸向動力刀具數(最多) | 12 | |
| 主軸 | ||
| 主軸內徑 | Ø42 mm | |
| 主軸轉速 | 200~6000 rpm | |
| 背主軸 | ||
| 背主軸內徑 | Ø42mm | |
| 背主軸轉速 | 200~6000rpm | |
| 前面出料最大長度 | 120 mm | |
| 背面加工最大鑽孔徑 | Ø30 mm | |
| 背面加工最大攻牙徑 | M16 | |
| 快速位移 | ||
| A 軸 | 30m/min | |
| X1, Z1, Y1 軸 | 30m/min | |
| X2, Z2, Y2 軸 | 30m/min | |
| 行程 | ||
| A 軸 | 460 mm | |
| X1 軸 | 45 mm | |
| Z1 軸 | 300 mm | |
| Y1 軸 | 360 mm | |
| X2 軸 | 140 mm | |
| Z2 軸 | 470 mm | |
| Y2 軸 | 170 mm | |
| 馬達 | ||
| 主軸馬達 | 7.5 kW | |
| 背軸馬達 | 7.5kW | |
| Y1, Y2 軸馬達 | 1.5kW | 2.2kW |
| A, X1, Z1, X2, Z2 軸馬達 | 1.0 kW | 1.0 kW |
| 動力刀具馬達 | 2.2 kW | 2.2 kW |
| 切削馬達 | 1 HP | 1 HP |
| 潤滑油馬達 | 25 W | 25 W |
| 機械尺寸 | ||
| 主軸中心高 | 960 mm | |
| 重量 | 6380 kgs | |
| 機械尺寸 | 3000 x 1800 x 1980 mm | |
| 氣壓 | ||
| 空氣壓力 | 5kg/cm | |
| 空氣量 | 10L/min | |
* 我們保留更改設計的權利，恕不另行通知。
